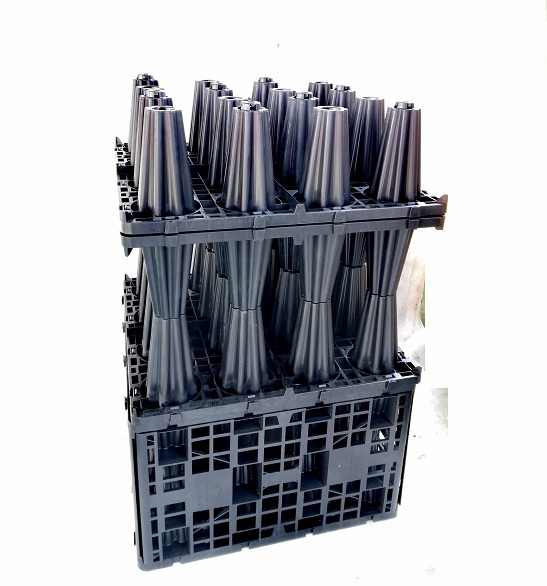

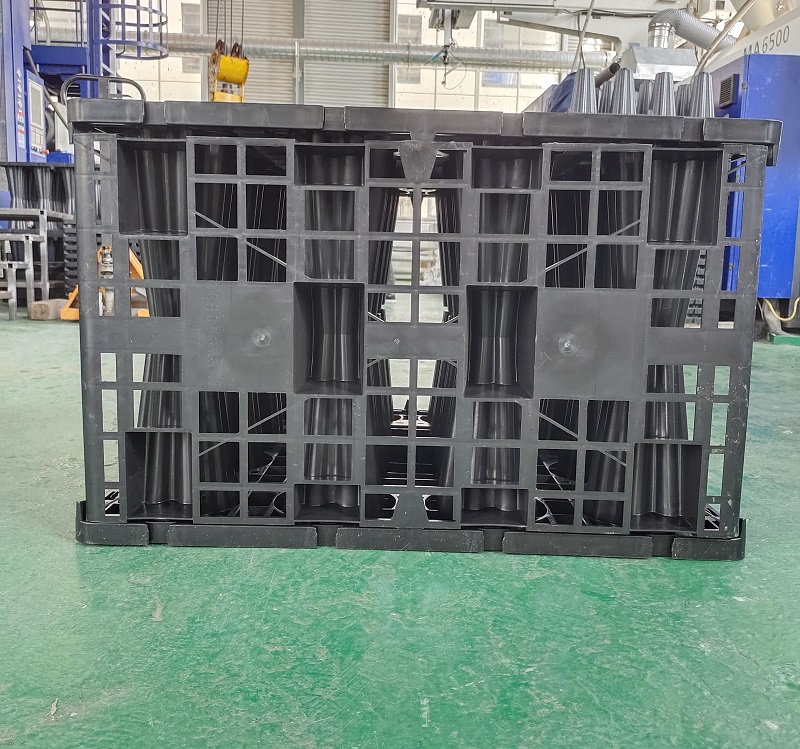

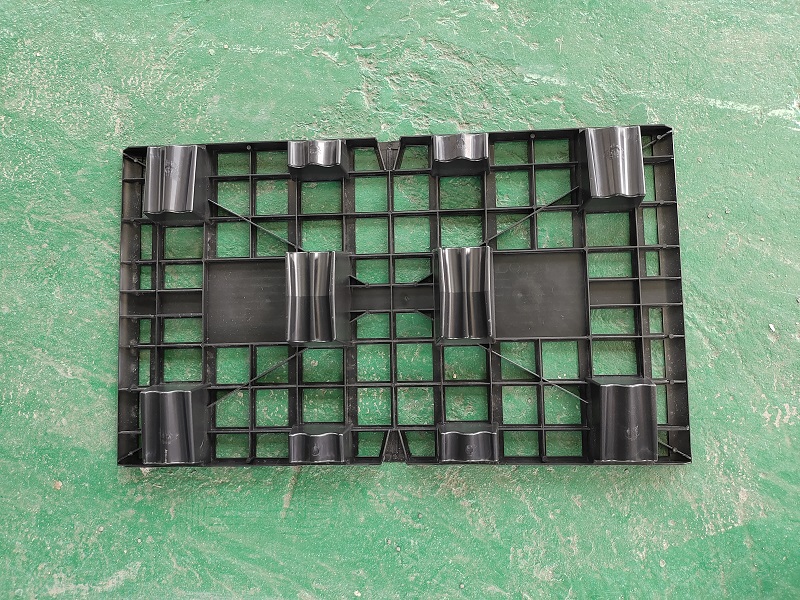

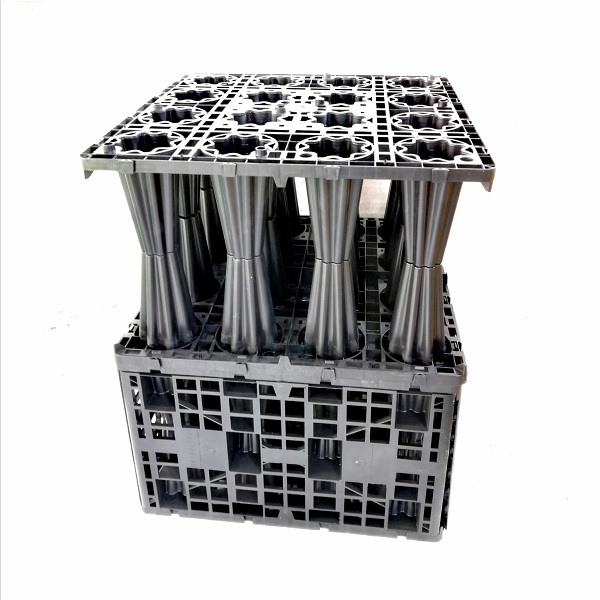

本实用新型公开了一种新型雨水收集模组.包括正面承压模块、侧向承压板、侧护板、翁式增补承压立柱;所述正面承压模块采取上下翁式立柱拼接并设有卡扣进行固定,左右采用挂沟式卡扣拼接,外部四面安装侧护板,中间增加有翁式增补承压立柱;所述翁式增补承压立柱采取反向翁式上下端拼接并有侧向承压板进行二次定位安装;所述侧向承压板固定在两块正面承压模块的16个立柱中间并对翁式增补承压立柱进行二次固定,外侧固定在侧护板中间槽内;所述侧护板以拼接式安装在两个正面承压模块的面板中间,模块有卡扣对侧护板进行固定,中间槽对侧向承压板进行固定。该新型雨水收集模组,共由四种组件进行拼接而成,分别为正面承压模块、侧向承压板、侧护板、翁式增补承压立柱,对整体进行有效支撑,且承重柱均匀分布,确保了整体受力均匀,通过侧向承压板能够对翁式增补承压立柱横向定位和对上下两块正面承压模块以及侧边的侧护板进行定位,增强整体的侧向承重抗压能力,大大减少出现断裂、变形和弯曲的现象,且拼接快速。
pp储水模块采用高品质聚丙烯材料制作而成,实现超强的承压、耐酸性、抗老化、无异味、不滋生菌类的性能,使用寿命长;组合灵活,模块通过专业的组合方式设计实现不同容量体积以及稳定的结构空间,可实现96%以上的储水空间;施工迅速,安装简单,每个施工日可完成100平方米以上储水模块的施工,具有储水功能兼有调蓄和渗透双重功能。可拆分100%回收利用,无污染,保护环境资源,净化水质,水质达标,符合绿色可持续发展理念。
产品参数

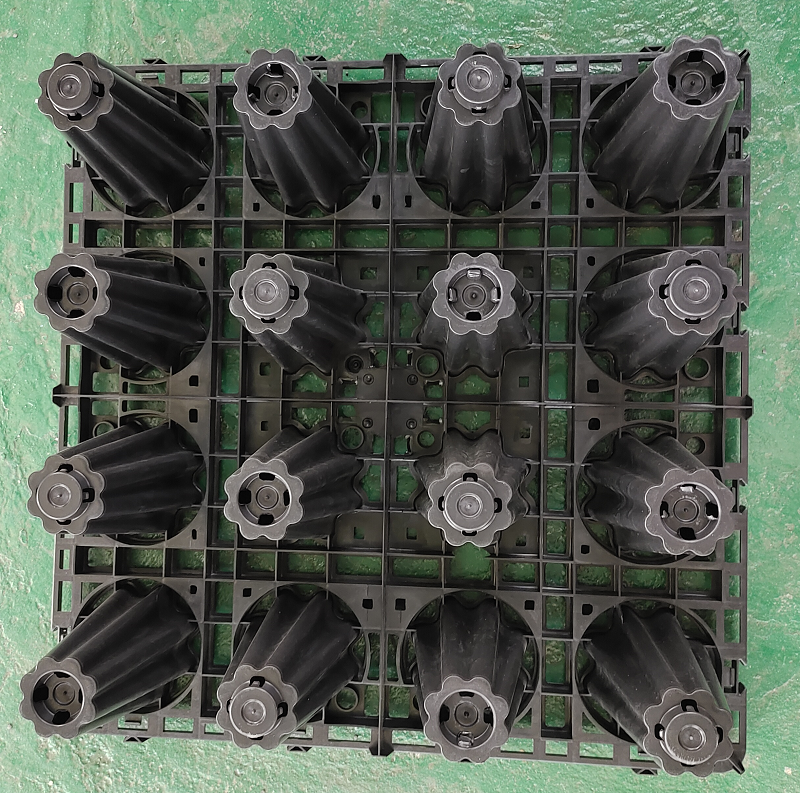

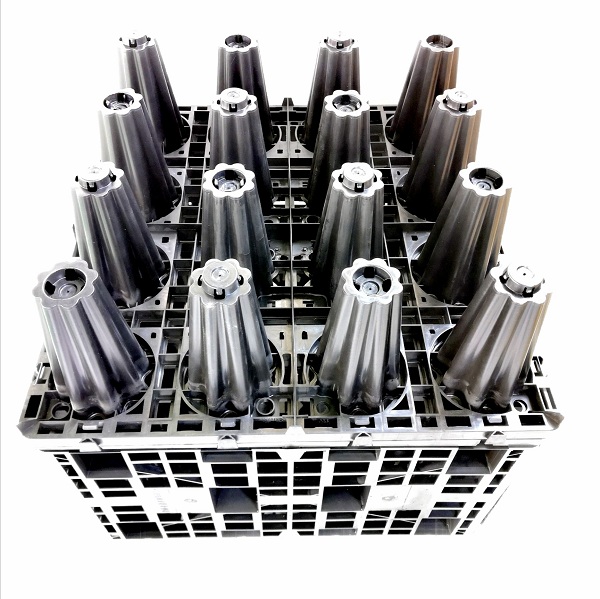

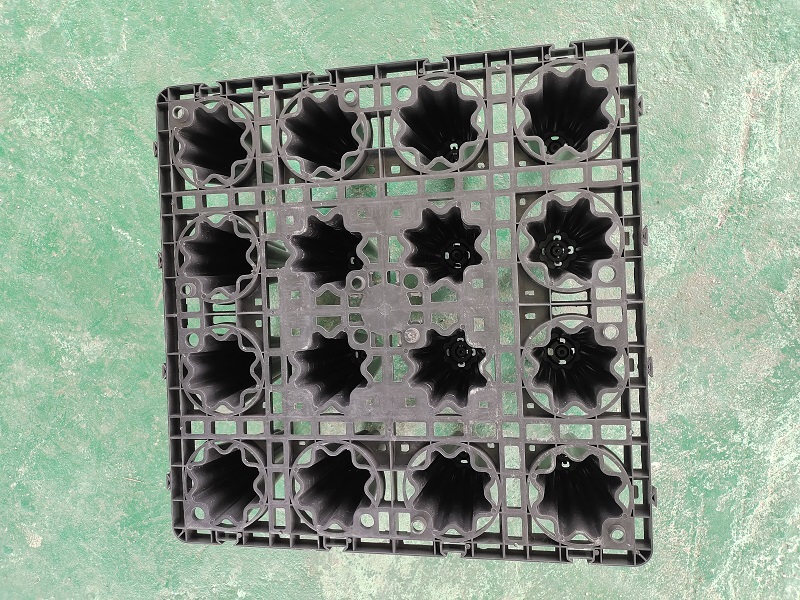

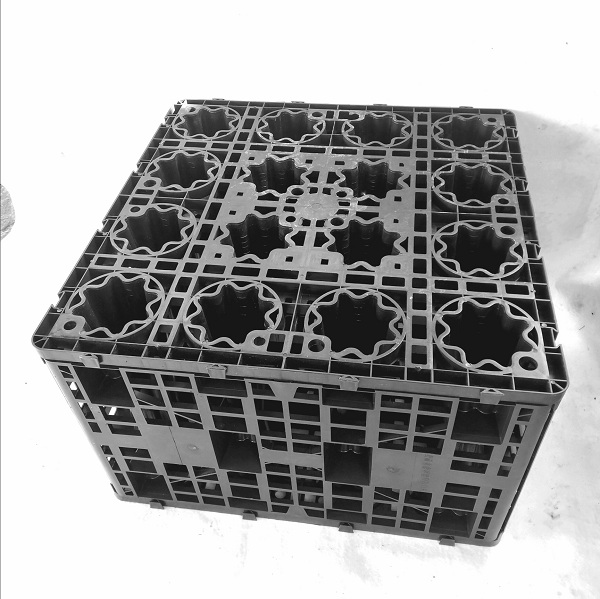

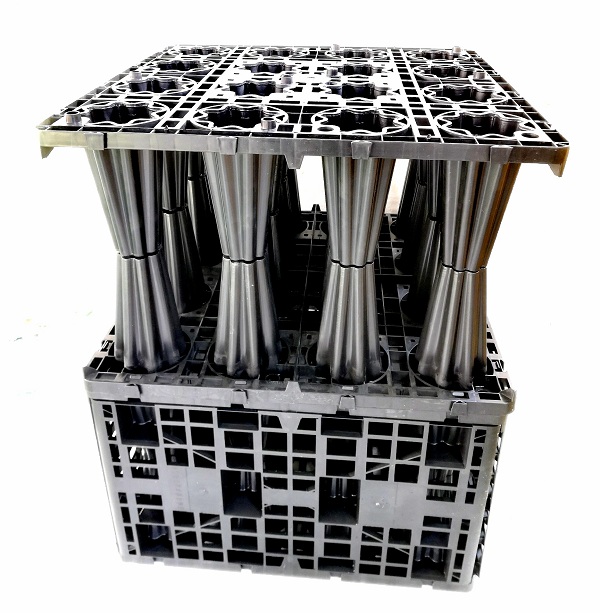

1、单片尺寸: 800mmx800mmx 250mm ,单体正向最大破坏载荷288.4KN ,抗压强度>40MP模块采用16个深度梅花柱结构,每个结构柱增加多根筷子状圆柱作为模块正向加强;同时针对大型池子增加中部承压中板来增加侧向承压,并对模块柱腿进行固定保护, 增加中板可以在- .定范围内降低模块斜向儒动变形。
800mm x 800mmx 250mm

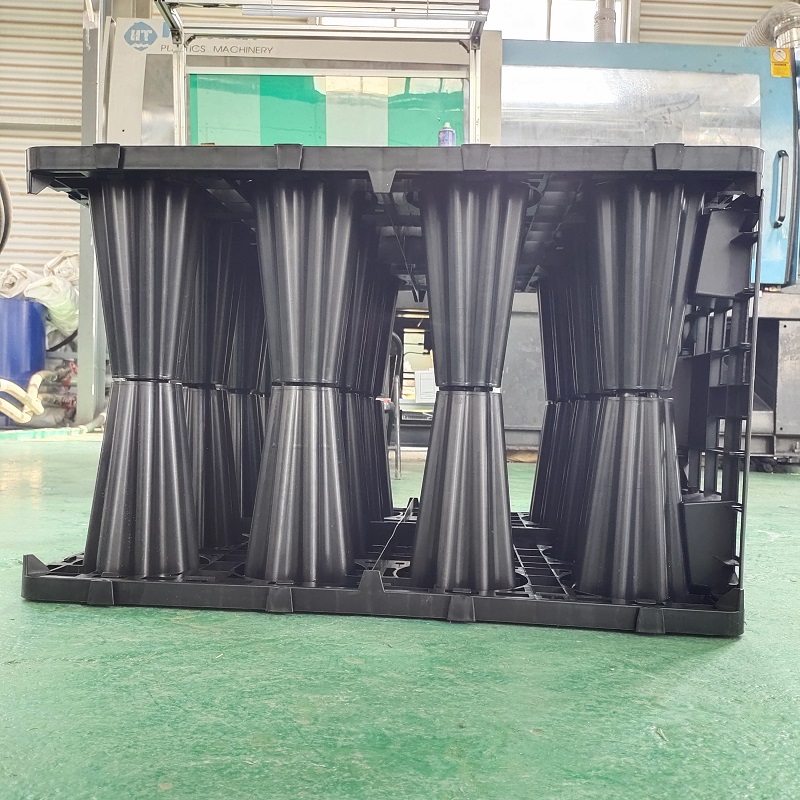

2、单片尺寸: 1000mmx 500mmx 250mm ,单体正向最大破坏载荷225KN ,抗压强度>40MP,模增加加强接口,可增加独力瓮式立柱来增加正向承压强度,具体抗压参数由增加的立柱多少来决定.
1000mmx 500mmx 250mm
